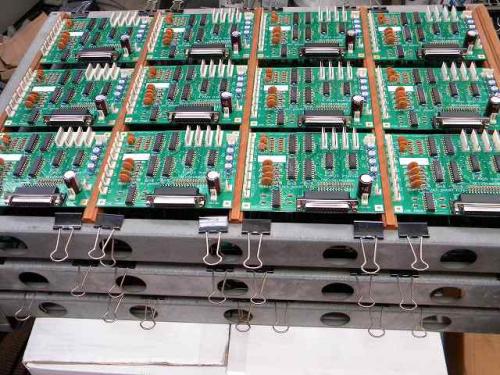

CNCインターフェース基板の半田付け完了

フラックスを付けて放置

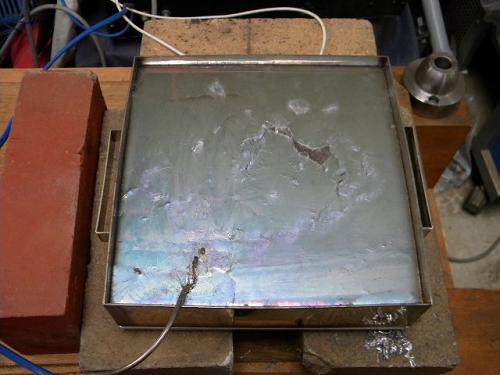

午後から、半田槽点火

暖めている、その間に、運動タイム
帰ってきたら、トロトロに設定温度になっていました

半田はカスが有ると綺麗に仕上がらなくなります
スクイズしてカスを取り除き、参加する前に基板投入します
比重が違うので浮きます
でも、基板を挟む物で離れない様にしないと多分沈むかも

すれすれな状態を数秒キープ後斜めに半田槽から離陸します

ツララも無くスルーホールに半田が綺麗に染みこむ状態に成れば
グーです













関連記事

コメントの投稿

非公開コメント

No title

いい暖房器具ですね。
白光か大洋に、はんだカスをスキージで移動させる装置が有りました、似たような物を作ったら。

リードカッターは機械ですか、それとも手。

No title

半田槽の前で仕事をすると
凄く暖かくなり、1枚脱ぎました
250度にも成っていて 電気代も馬鹿になりませんです
オープンエアーな場所なので直ぐ側しか暖まれません

カス取りも色々自動がありますが
人動が凄く綺麗に掃除出来ます

此の半田槽やヒーターは特注なので愛着有ります
手づくり感200パーセントです


リードカッターは既製品のものです

カッターの刃は片刃の超鋼です
正面は真っ平ら
裏側のみ斜めのツルツルな刃物です
ガイドや昇降機構もあるので精度は凄く良いです
タプン材料だけ有っても自作は危険そう

No title

>リードカッターは既製品のものです

ハムのスライサーみたいな刃物ですね。

昔の007の映画のシーンみたいに、回転させて投げられたら怖いですね。

電源基板のマンガニン線が硬いので、刃物が切れなくなると基板屋さんが言っていたのを思い出します。

ハンダ槽には酸化防止剤は入れているのですか。

酸化防止剤

無洗浄フラックス使っているので
酸化防止剤によってはしつこく洗浄が必要な物もあります

手間掛けず
洗浄液使わない
体に優しい工法v-16v-40
